Geradheitsmessung
X-Line – Lasermesssystem für die Geradheitsprüfung von Stäben und Rohren
Verbesserte Produktqualität durch Geradheitsmessung
Mit unserer innovativen Lasertechnologie überprüfen Sie inline und mit einer einzigen Messroutine die Geradheit eines Rundprofils. Der Messrahmen wird direkt in die Linie eingebaut und beinhaltet mindestens drei LAP Messsensoren. Das Objekt rollt im Prüfungsprozess einzeln durch das Messsystem und wird gescannt. Das Messergebnis zeigt die Abweichung der Geradheit in Millimeter bezogen auf eine Referenzlänge von einem Meter. Optional können Sie weitere Messgrößen wie Länge und Ovalität des Objektes ermitteln.
Gemeinsam für Ihren Erfolg
Dieses Verfahren ist einzigartig auf dem Markt und wurde mit unserem Partner LAP GmbH Laser Applikationen entwickelt. Sie erhalten eine nachweisbare Qualitätssicherung Ihrer Stäbe oder Rohre in der laufenden Produktion. Der modulare Aufbau erlaubt eine individuelle Konfiguration und lässt sich einfach in die vorhandene Anlage integrieren. Profitieren Sie von der Kompetenz und Erfahrung zweier starker Partner.
Eigenschaften des Straightness Check X-Line
FLEXIBLE PRODUKTGRÖSSE
Durch die gesteuerte Materialführung während des ganzen Produktionsprozesses lassen sich auch Stäbe und Rohre in unterschiedlichen Größen und Längen problemlos prüfen
BERÜHRUNGSFREI MESSEN
Mit unserem optischen Verfahren erfassen Sie berührungsfrei die Geradheit und vermeiden jeglichen mechanischen Verschleiß am Messsystem oder dem Produkt.
MATERIALUNABHÄNGIG
Der Straightness Check X-Line misst unabhängig von physikalischen oder chemischen Materialeigenschaften, Farbe oder Reflexionsgrad. Das Messsystem kann somit flexibel eingesetzt werden.

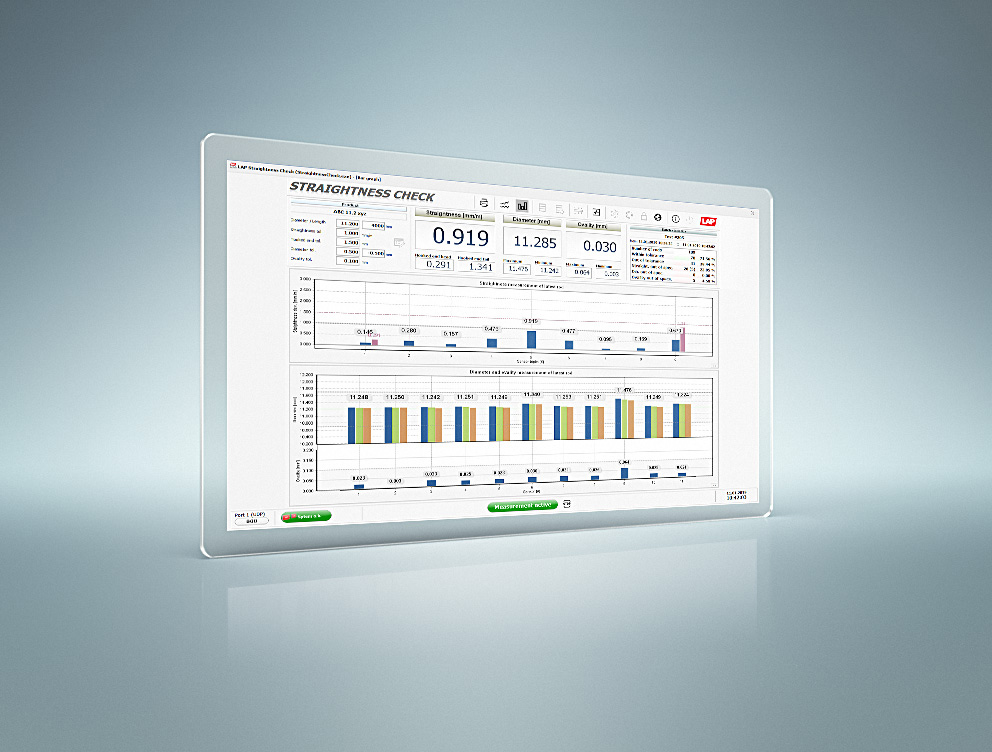

X-Line Software
Die intuitive Software liest die Messwerte ein und berechnet während des Prozesses die Geradheit und den Durchmesser. Die Messergebnisse werden anhand der Produktvorgaben bewertet und Toleranzverletzungen über digitale Ausgänge signalisiert. Die Software zeigt in Echtzeit die Abweichung der Geradheit an und gibt frühzeitig Alarm, wenn die Toleranz überschritten wird.
